Kategorie: Hardware

Dies ist der Netzwerkschrank im Instalationschacht neben dem Lift in OG2. Hier befinden sich

• Switches um Daten in den Stockwerken OG1 bis DG2 zu verteilen. Dabei werden primär folgende Geräte verbunden:
  • Mini-Switches
  • WLAN-Access-Points
  • VoIP-Telefone
• Ein Sat-over-IP-Server der die Signale von der Satellitenschüssel entgegennimmt und in Netzwerkpakete verwandelt.

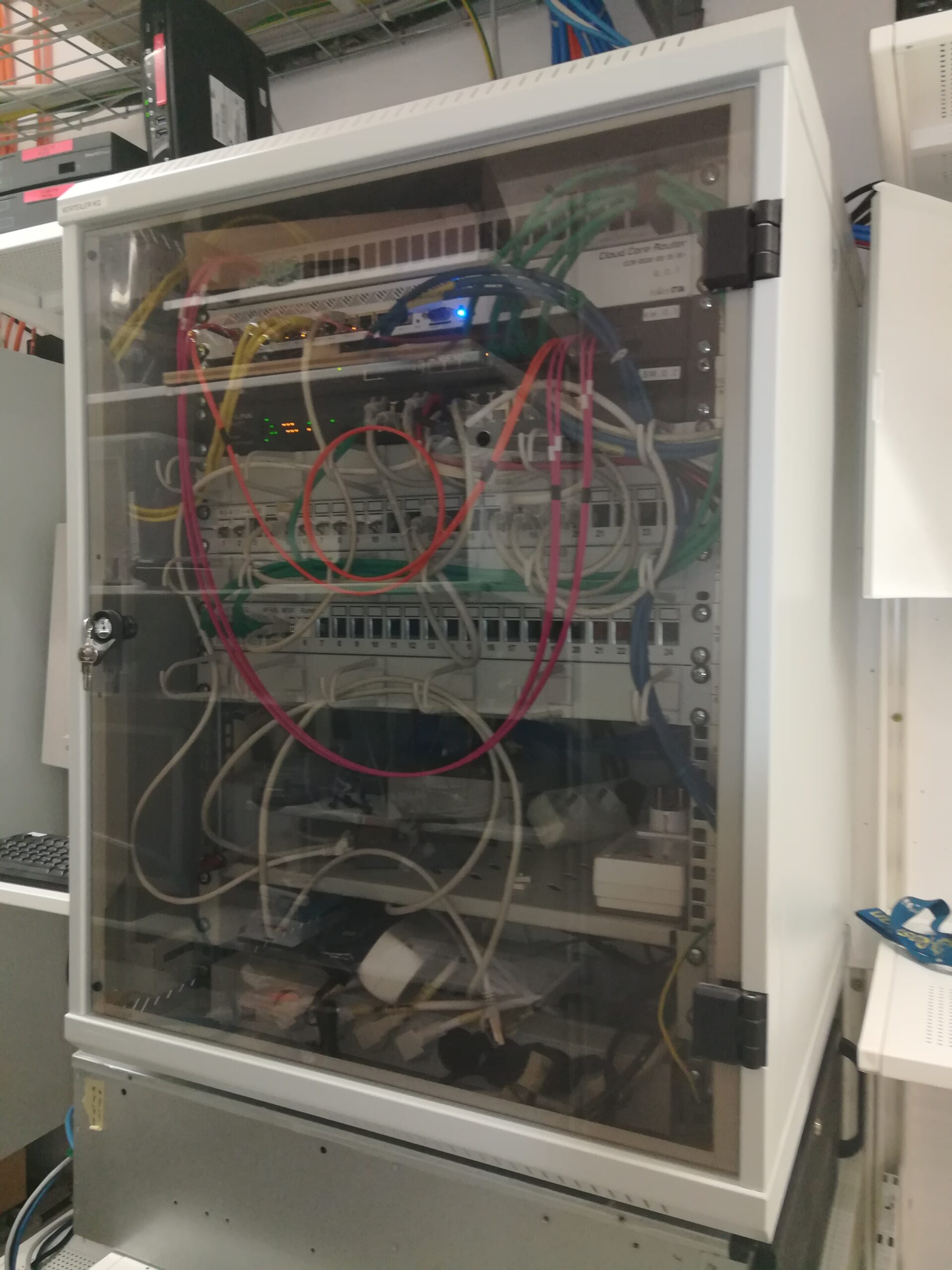

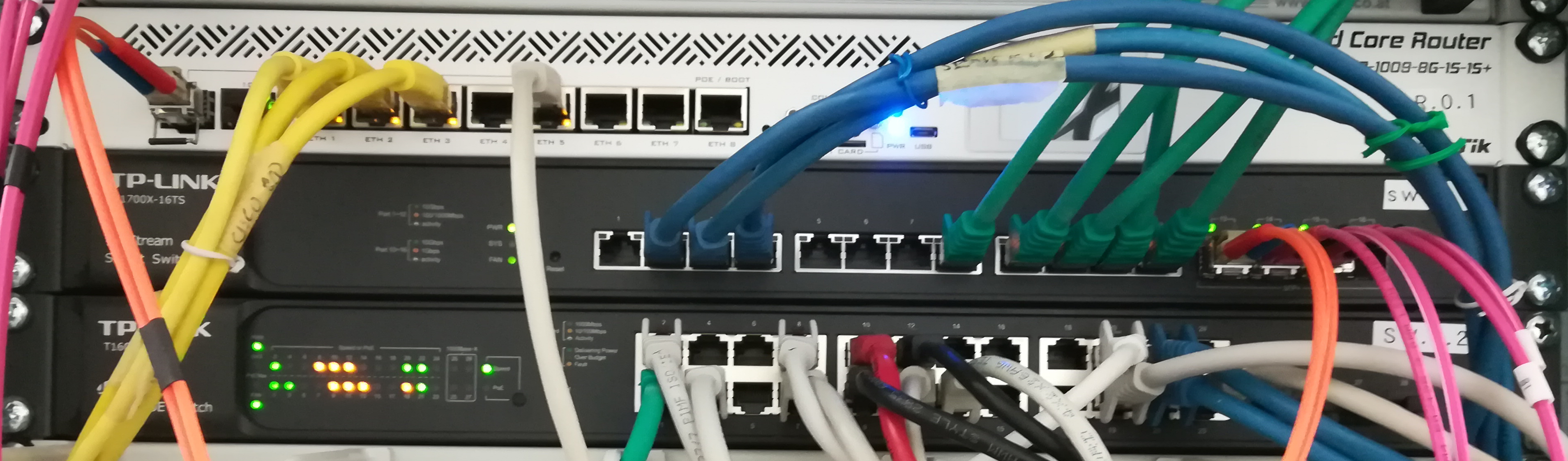

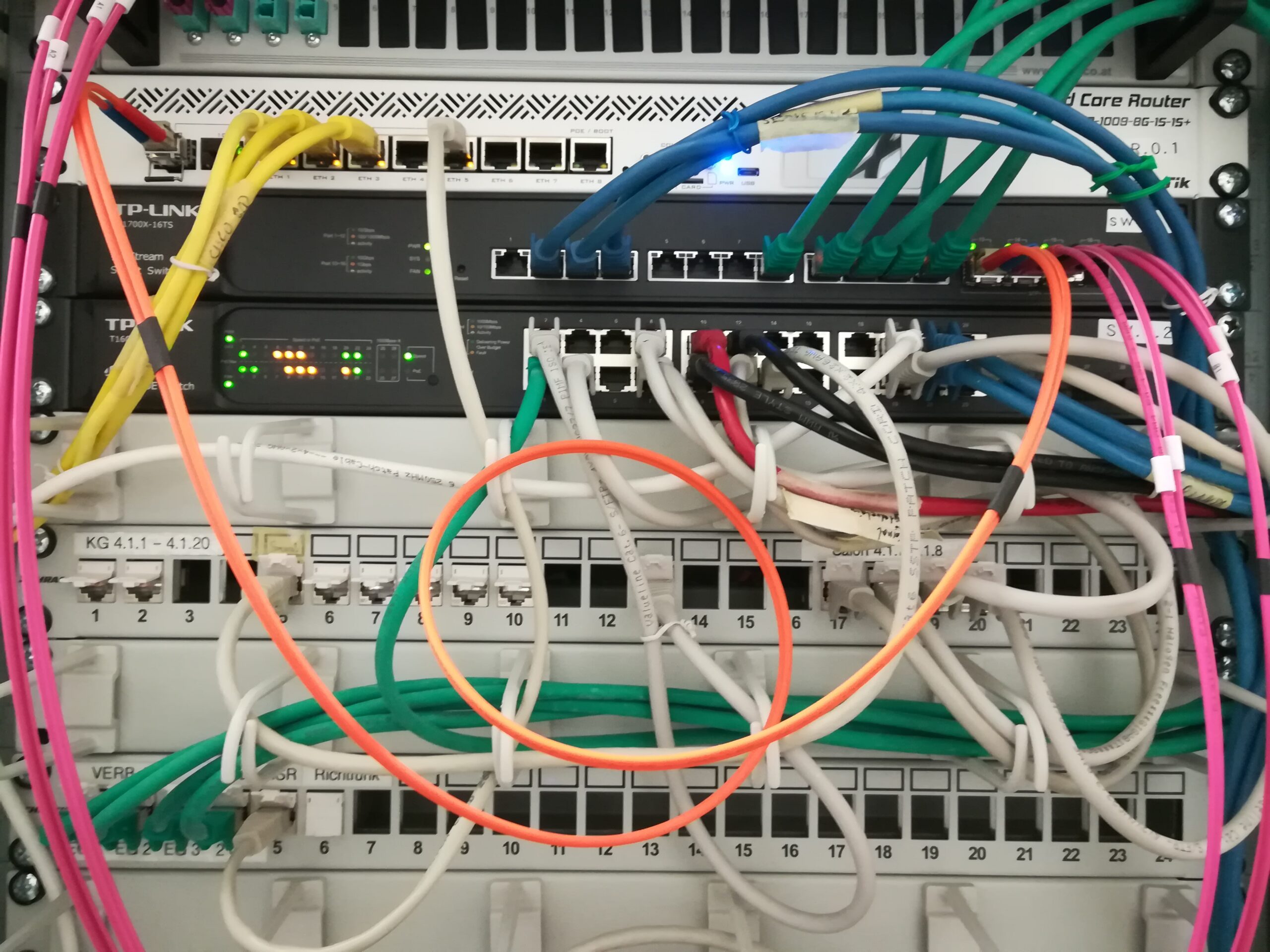

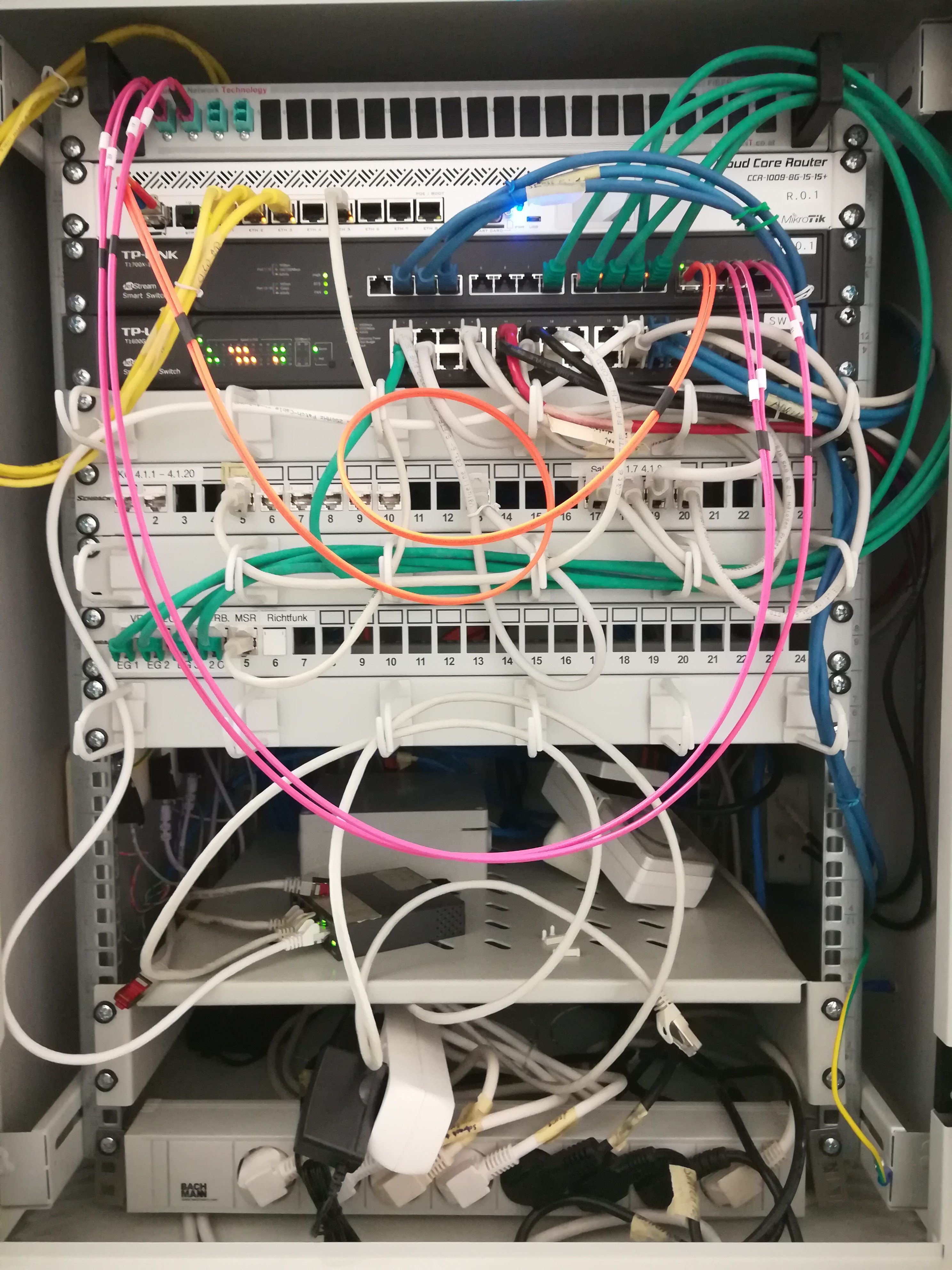

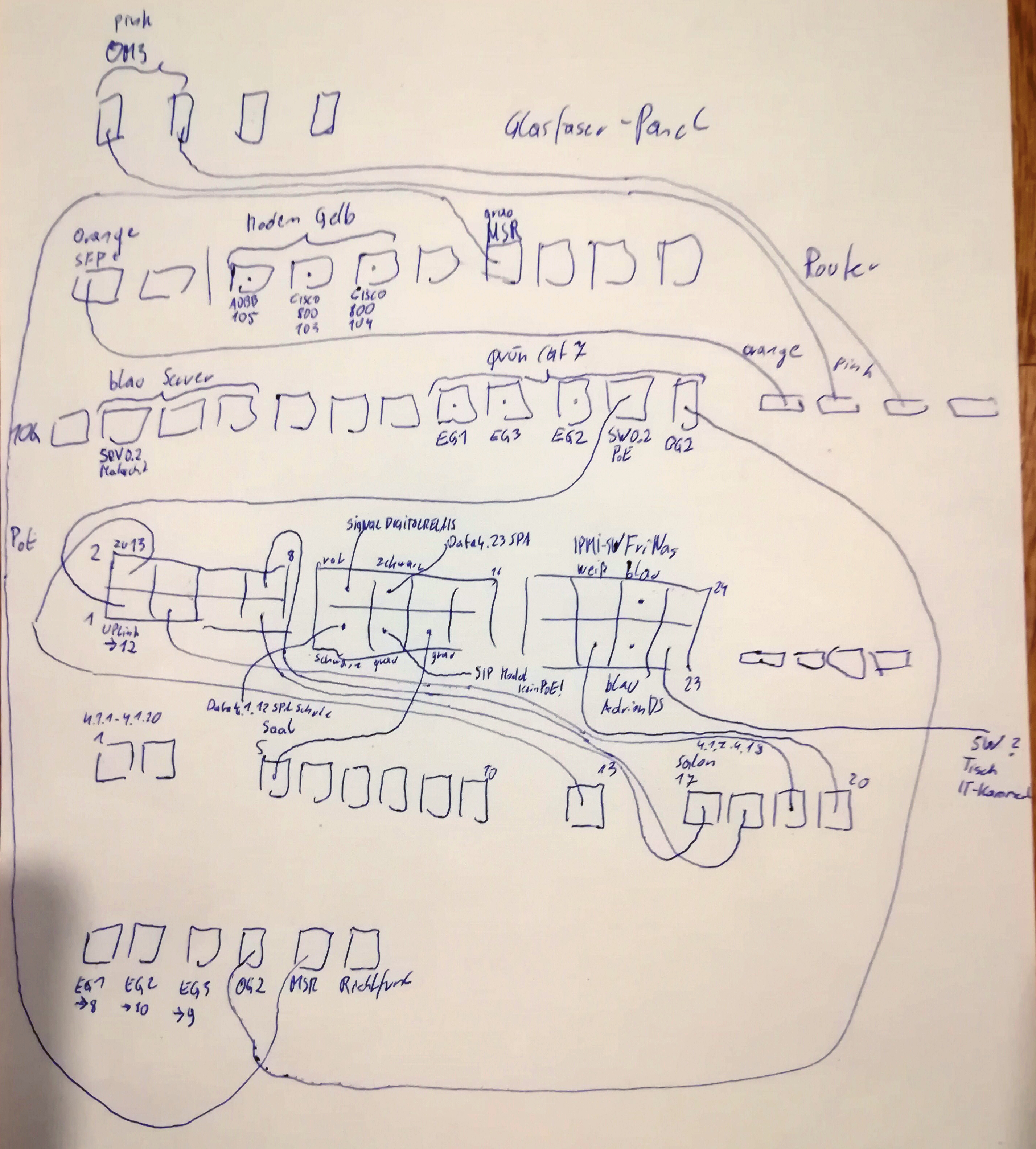

Es gibt noch einen zweiten großen Netzwerkschrank im IT-Kammerl im KG.

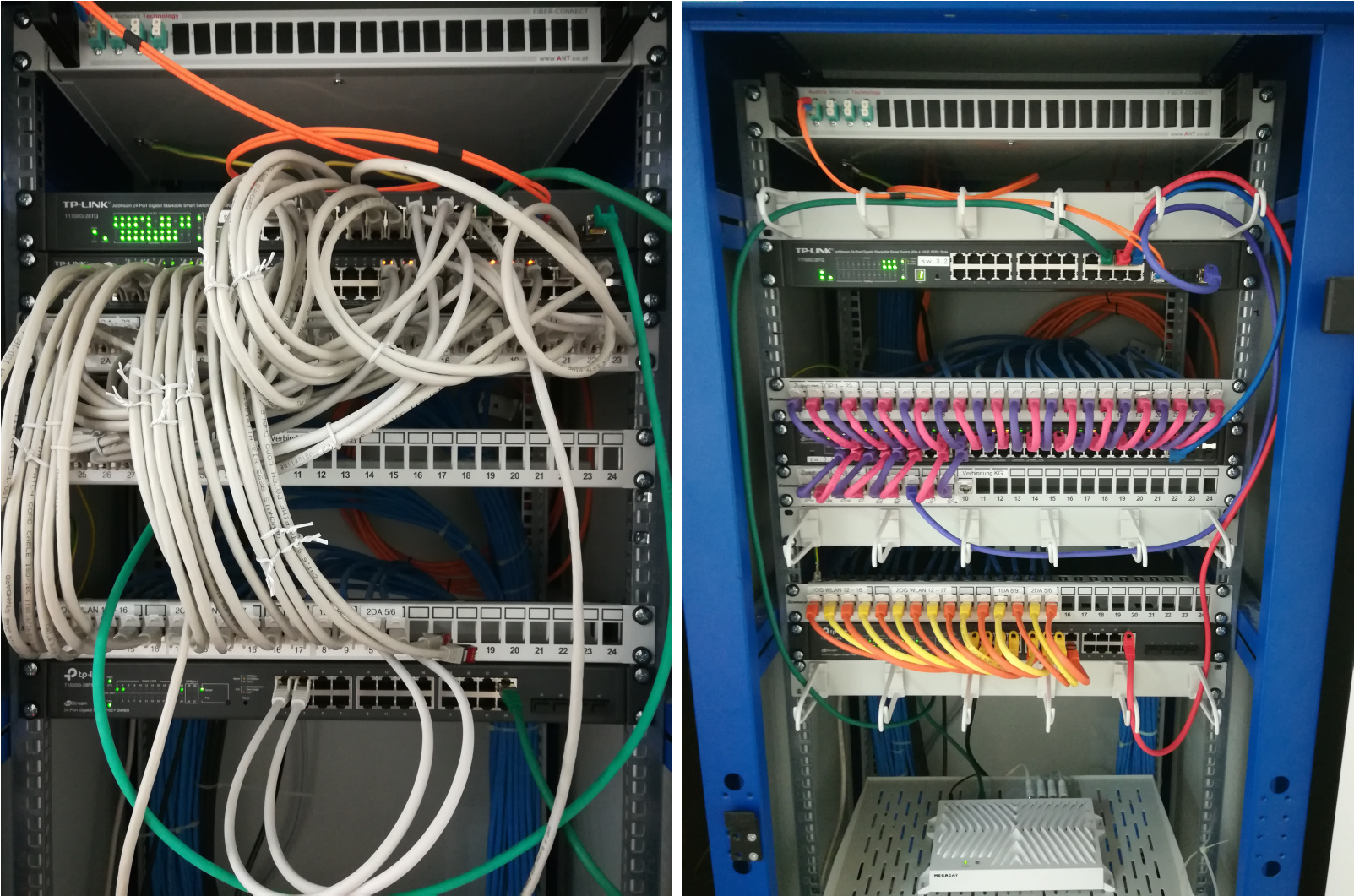

Neuverkabelung 2018

Im Dezember 2018 habe ich einen weiteren Switch gekauft und dutzende neue farbige Kabel, um Ordnung in diesem Netzwerkschrank zu machen. Die folgende Konfiguration bezieht sich also nicht auf den Stand nach Baufertigstellung, sondern nach dieser Neuverkabelung.

Ziel

• Kabel kreuzen einander so wenig als möglich
• Wenn sich zwei Kabel kreuzen müssen, oder einander nahe kommen, dann sollen sie unterschiedliche Farben haben.
• Wenn zwei Kabel exakt die gleiche Funktion und Konfiguration haben (z.B. Link Aggregation), dann ist es zulässig, wenn diese einander überkreuzen und die gleich Farbe haben.
• Farben sollen entsprechend dem Zweck des Kabels gruppiert werden um das System möglichst leicht nachvollziehbar zu machen.
• Die Bedeutung eines Anschlusses am Switch soll sich möglichst leicht aus der geometrischen Anordnung erahnen lassen.

Kabel

Die Kabel im Netzwerkschrank sind entweder:

• Datenleitung
  • Kupferkabel: Twisted Pair Ethernet Parch-Kabel, Cat-6, -6a oder 7, und meistens geschirmt S/FTP mit RJ-45 Stecker
  • Glasfaserkabel: 4 Stück OM3 Shortrange Multimode Glasfaserkabel vom Keller kommend
• Stromversorgung
• Koaxialkabel: 4 Stück kommend vom SAT-Empfänger an der Süd-West-Ecke des Nort-Traktes des DG1

Quasi alle aus dem Netzwerkschrank herausführenden Datenkabel dienen der Versorgung der Geschoße OG1 bis DG2. Einzige Ausnahme bilden die 4 Glasfaserkabel und ein Kupferkabel, die ins KG zum Core-Switch 0.1 gehen. Genaueres siehe bei den Patch-Panels.

Farbschema

Dieses Farbschema gilt für die Kupfer-Kabel und nicht für die Glasfaserkabel. (Da fehlt es an Auswahl an Farben)

• Orange und Gelb: WLAN-Access-Points
• Violett und Magenta: Wohneinheiten
• Blau: Verbindung des Switch der Wohneinheiten zum Hauptverteiler
• Rot: Verbindung des Switch der WLA-Access-Points zum Hauptverteiler
• Grün: Sat-over-IP-Server

Patch Panels

Im Netzwerkschrank befinden sich 4 Patch-Panel. Drei davon sind für elektrische RJ-45 Netzwerk-Buchsen gedacht, eines für optische LC Buchsen. Ein Patch Panel hat immer 24 Slots, wo ein Verlegekabel von hinten montiert werden kann.

Von oben nach unten

• 1. Patchpanel
  4 optische LC Buchsen. Die Glasfaserkabel führen allesamt in den Keller. Bei den Glasfaserkabeln handelt es sich um zweiadrige OM3 Kabel für Multimode short range Übertragung mit bis zu 100Gbit/s.
  Ports:
  • Port 1: Uplink zu Switch 0.1 in den Keller. Operiert mit 10Gbit/s. LC/LC-Patchkabel in orange zu Switch 3.2.
• 2. Patchpanel
  24 RJ-45 Buchsen, die mittels S/FTP-Kabeln Kategorie CAT.7 in Wohnungen führen. Patchkabel CAT.7 zum Switch 3.1 in magenta und violett.
  Ports:
  • Port 1, 2, 4-23: Führen zu den entsprechenden Tops 1-23.
  • Port 3: Führt zu Top 2a.
• 3. Patchpanel
  10 RJ-45 Buchsen, von denen die meisten in Wohnungen führen. Patchkabel CAT.7 in magenta und violett führen zu Switch 3.1 mit Ausnahme von Port 30. Die in Klammern geführten Bezeichnungen sind soweit ich weiß die Beschriftungen der Firma Klenk und Meder.
  Ports:
  • Port 1 („24“): zu Top 24a in DG1
  • Port 2 („25“): zu Top 25a in DG1
  • Port 3 („26“): zu Top 26a in DG1
  • Port 4 („27“): zu Top 27 in DG1
  • Port 5 („28“): zur Gemeinschaftsküche in DG1
  • Port 6 („29“): zu Top 24b in DG2
  • Port 7 („30“): zu Top 25b in DG2, Ausnahme: Verbunden mit Switch 3.2 mit 10Gbit/s
  • Port 8 („31“): zu Top 25c in DG2
  • Port 9 („32“): zu Top 26b in DG2
  • Port 10 („Verbindung KG“): Reserveleitung in den Keller
• 4. Patchpanel
  15 RJ-45 Buchsen, von denen sämtliche zu WLAN-Access-Points in den Gängen führen. (Notiz: Es gibt im Haus einige wenige APs, die in Wohnungen liegen, weil es die Verbindungsqualität nicht anders zulässt, z.B. hinter Betonstiegen. Diese AP werden über die in den Schwachstromverteilerkästen verbauten 8-Port-PoE Switches, genannt Mini-Switches, angebunden). Patchkabel CAT.7 in gelb und orange zu Switch 3.3
  Ports:
  • Port 1-5 („1OG WLAN 12-16“): APs in OG1
  • Port 6-11 („2OG WLAN 12-17“): APs in OG2
  • Port 12, 13 („1DA 8/9“): APs in DG1
  • Port 14, 15 („2DA 5/6“): APs in DG2

Switches

Im Netzwerkschrank befinden sich 3 Switches von TP-Link. Sie sind über die Steckerleiste am Boden des Netzwerkschranks mit Strom versorgt. Wenn nicht anders angegeben hat ein Port (Netzwerkkabelanschluss) eine Übertragungsgeschwindigkeit von 1Gbit/s.

Von oben nach unten

• Core-Switch 3.2 „SFP+ Switch“
  Dieser managed Switch dient als zentraler Knotenpunkt im Netzwerkschrank von OG2 und ist Uplink zum Haupt-Switch im Keller.
  • Modell: T1700G-28TQ
    • 4x SFP+ 10Gbit/s
    • 24x RJ-45 1Gbit/s
    • Web-managed
    • L2+ Fähigkeiten, Routing (begrenzt)
  • IP: 172.20.2.132
  • Ports:
    • 16: SAT-over-IP-Server (dunkelgrünes Kabel), VLAN 104 untagged, PVID 104
    • 17-20: Stamm-Leitungen zu Switch 3.3 (rote Kabel), LAG 2 LACP active, VLAN: 1, 105
    • 21-24: Stamm-Leitungen zu Switch 3.1 (blaue Kabel), LAG 3 LACP active, VLAN
    • 25: Stamm-Leitung zu Switch 0.1 (orangenes Glasfaserkabel, 10Gbit/s), natives VLAN 1 „Management“
    • 26: Stamm-Leitung zu Switch 0.1 (orangenes Glasfaserkabel, 10Gbit/s), natives VLAN 999 „Isolated_Port“, sonst nur Tagged VLAN 100
    • 28: Stamm-Leitung zu Top 25b (violettes Kabel, 10GBit/s)
  • VLAN:
    • Ports 21-28: Alle denkbaren VLANs tagged
    • Port 20: VLAN 104 „SAT-IP“ untagged und PVID 104
  • LAG:
    • LAG 2 zu Switch 3.3 ist zum Laufen zu bringen
    • LAG 3 zu Switch 3.1 ist zum Laufen zu bringen
    • LAG 4 zu Switch 0.1 ist nicht zum Laufen zu bringen. Aktiviert man es, gehen die Leitungen offline

• Core-Switch 3.1 „52er Switch“
  Dieser managed Switch dient dem Anschluss der Wohneinheiten. Es wurde ein PoE-Switch gewählt, da bei manchen Wohnungen direkt ein VoIP-Telephon an der Buchse hängt, ohne dass sich ein Mini-Switch dazwischen befindet. Damit keine Abhängigkeit vom Anschluss einer Wohnung an gewisse Switch-Ports besteht haben alle Ports PoE.
  • Modell: T1600G-52PS
    • PoE mit bis zu 30W pro Anschluss
    • 48 RJ-45 Ports mit 1Gbit/s
    • 4 SFP-Ports mit 1Gbit/s
    • Web-managed
  • IP: 172.20.2.131
  • Ports:
    • Tops:

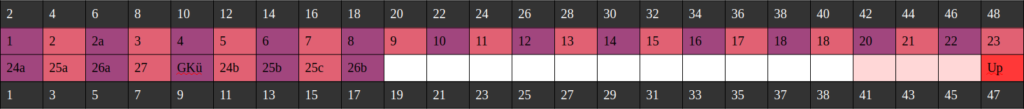

      Man muss bei der Zuordnung geometrisch denken. Der Switch hat zwei Reihen an RJ-45 Ports. Die obere Reihe sind die geraden Ports, beginnend mit 2, die untere die ungeraden Ports, beginnend mit 1. Die Patch-Panels sind aber so angeschlossen, dass das obere Patch-Panel die Tops 1 bis 23 (nicht auf 2a vergessen) beinhaltet und das untere die restlichen. Diese restlichen sind so aufgeteilt, dass zuerst die Wohnungen in DG1 dran kommen, dann die Gemeischaftsküche und dann die Wohnungen in DG2. Violett und Magenta
    • Uplink:
      Ports 49-52. Derzeit zwei blaue Kabel zu Switch 3.2.
    • Außerordentliche Ports:
      In Zeiten, in dene Switch 3.2 umkonfiguriert wird, läuft quasi alles über die Reserve-Leitung zum Keller.
      Port 41: Uplink von Switch 3.3
      Port 39: Sat-over-IP
      Port 33: VoIP-Testport
      Port 31: Management zu Switch 3.2
      Port 19: Reserve-Uplink zum Keller Switch 0.1, weiß
  • VLAN:
    • Ports: 41, 42, 45, 47 Stamm-Leitung
    • Rest:
      • 100 Server tagged (wollen ein neues VLAN für Netzwerkdrucker)
      • 101 VoIP tagged
      • 104 SAT-IP tagged
      • 105 WLAN-AP tagged (muss eingeschränkt werden auf Wohnungen mit AP drinnen)
      • 2xx Tops tagged
      • 1 Management untagged und PVID 1 (damit Mini-Switches zentral wartbar sind)

• Core-Switch 3.3 „WLAN-Switch“
  Dieser managed Switch kümmert sich nur um die WLAN-Access-Points. PoE, da die AP dies benötigen.
  • Modell: T1600G-28PS
    • PoE mit bis zu 30W pro Anschluss
    • 24 RJ-45 Ports mit 1Gbit/s
    • 4 SFP-Ports mit 1Gbit/s
    • Web-managed
  • IP: 172.20.2.133
  • Ports:
    • 1-15: WLAN-AP mit gelb und orange
    • 25-28: Uplink in rot
    • 22: Reserve-Uplink zu Switch 3.1, grau
  • VLAN:
    • 105 „WLAN-AP“ tagged überall.
    • 1 „Management“ tagged auf Uplinks zwecks Konfiguration aus der Ferne
